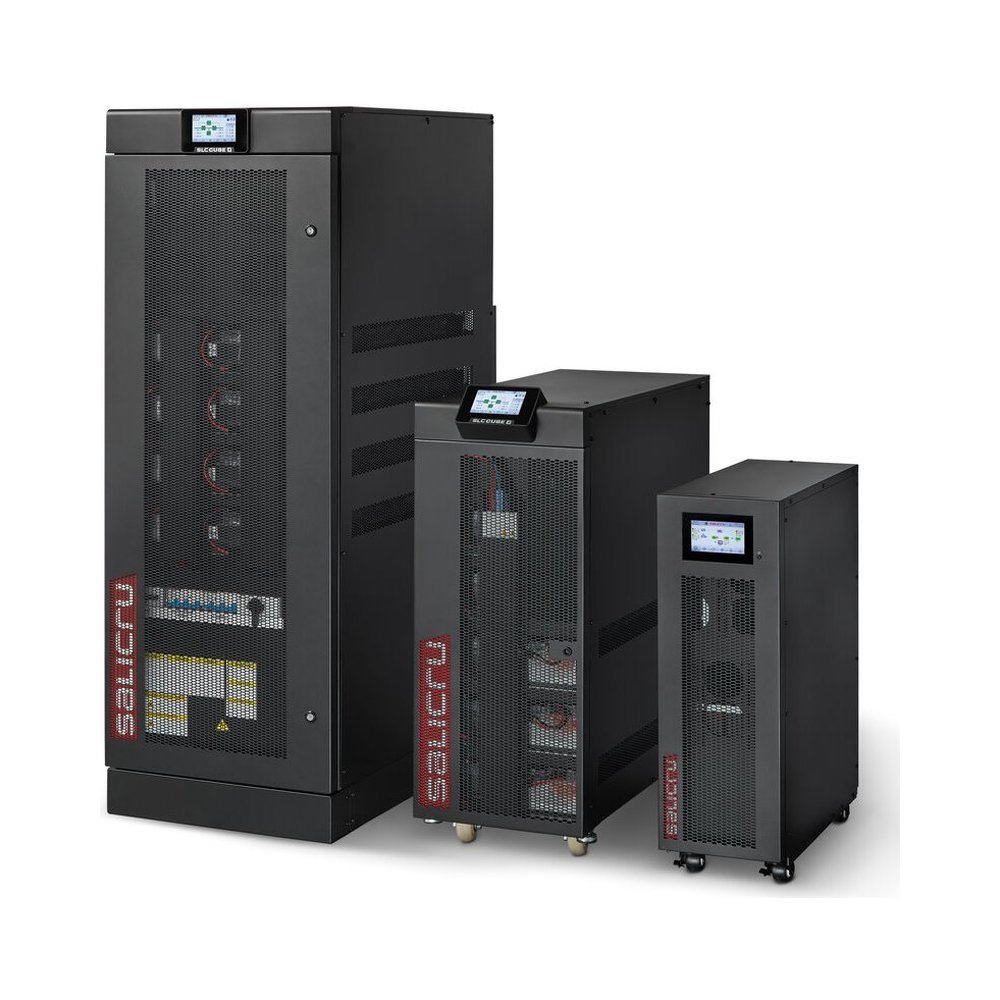

Salicru · SLC CUBE4
ИБП Salicru SLC-15-CUBE4, 15 кВА
Мощность15 кВА / 15 кВт
Фазы3/3
ИсполнениеНапольный
ТопологияOn-line
Калькулятор подбора ИБП, ДГУ и батарей
Инженерный расчёт за минуту: мощность с запасом, количество и ёмкость батарей на нужную автономию, номинал генератора или стабилизатора и подходящие модели из каталога. Расчёт бесплатно проверяет инженер AEC и присылает спецификацию с ценами.
Методика как у наших инженеров Модели и цены из каталога AEC Ссылка на расчёт для коллег и тендера
Результат расчётаИБП 15 кВА, 3ф, батареи 1 × 40 × 18 А·ч
Рекомендуемый ИБП15 кВА3ф 380 В · on-line · двойное преобразование
Расчётная мощность13,9 кВА12,5 кВт · нагрузка 11,1 кВА + 25 %
Батареи на 30 мин1 × 40 × 18 А·ч40 блоков 12 В · шина 480 В
Масса батарей≈ 194 кг1 батарейный шкаф
Ток разряда28 Апри 480 В DC
Энергия батарей7,8 кВт·чфактическая автономия ≈ 33 мин
Мощность нагрузка → с запасом → номинал
Батарейные строки 1 строка × 40 блоков
1 × 40 × 18 А·ч40 блоков 12 В · блоки показаны схематично
Для серверной: модульная архитектура даёт резервирование N+1 и наращивание без замены ИБП, SNMP-карта нужна для мониторинга. Решения для ЦОД
Поставка, монтаж и сервис в городе Алматы: условия доставки и выезда инженера.
Подходящие ИБП из каталога
Диапазон 15–24 кВА, трёхфазные: 11 моделей. Сортировка по мощности, складские позиции отмечены.

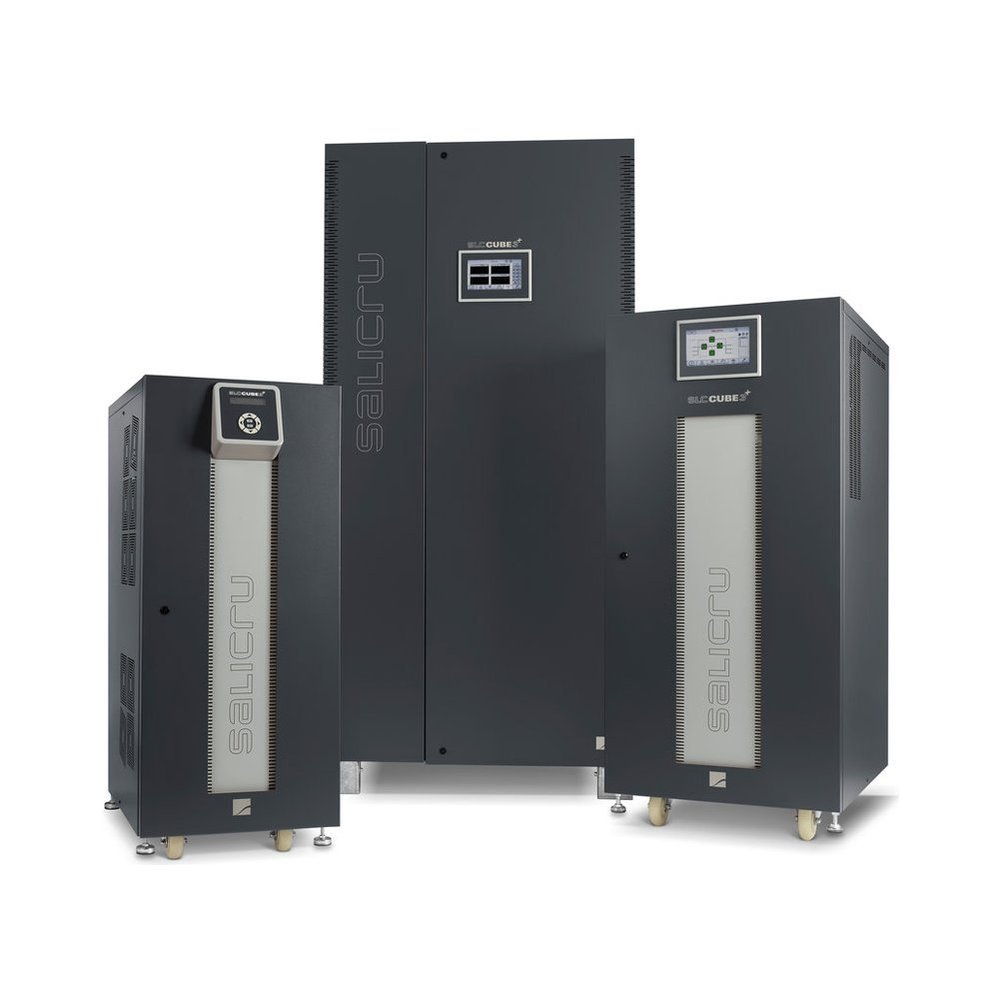

Salicru · SLC CUBE3+
ИБП Salicru SLC-15-CUBE3+, 15 кВА
Мощность15 кВА / 13.5 кВт
Фазы3/3
ИсполнениеНапольный
ТопологияOn-line

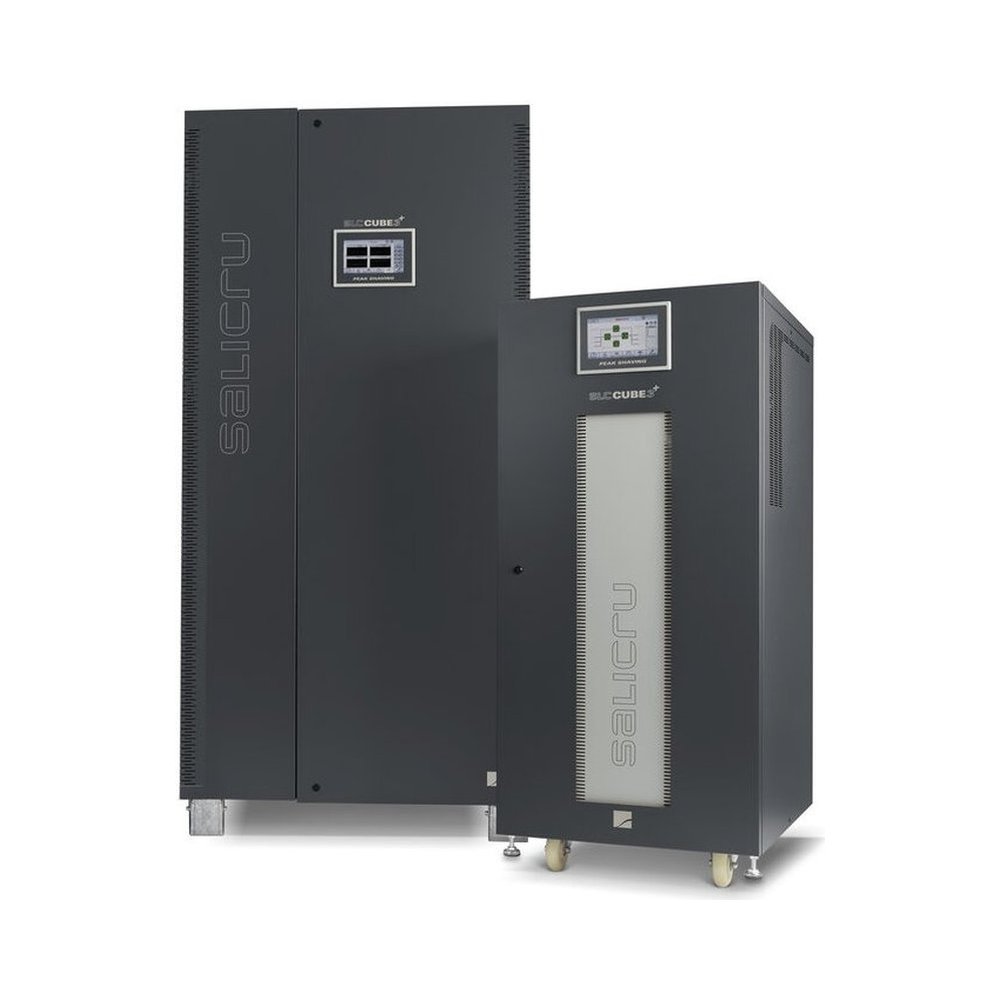

Salicru · SLC CUBE3+
ИБП Salicru SLC-15-CUBE3+ PS, 15 кВА
Мощность15 кВА / 13.5 кВт
Фазы3/3
ИсполнениеНапольный
ТопологияOn-line

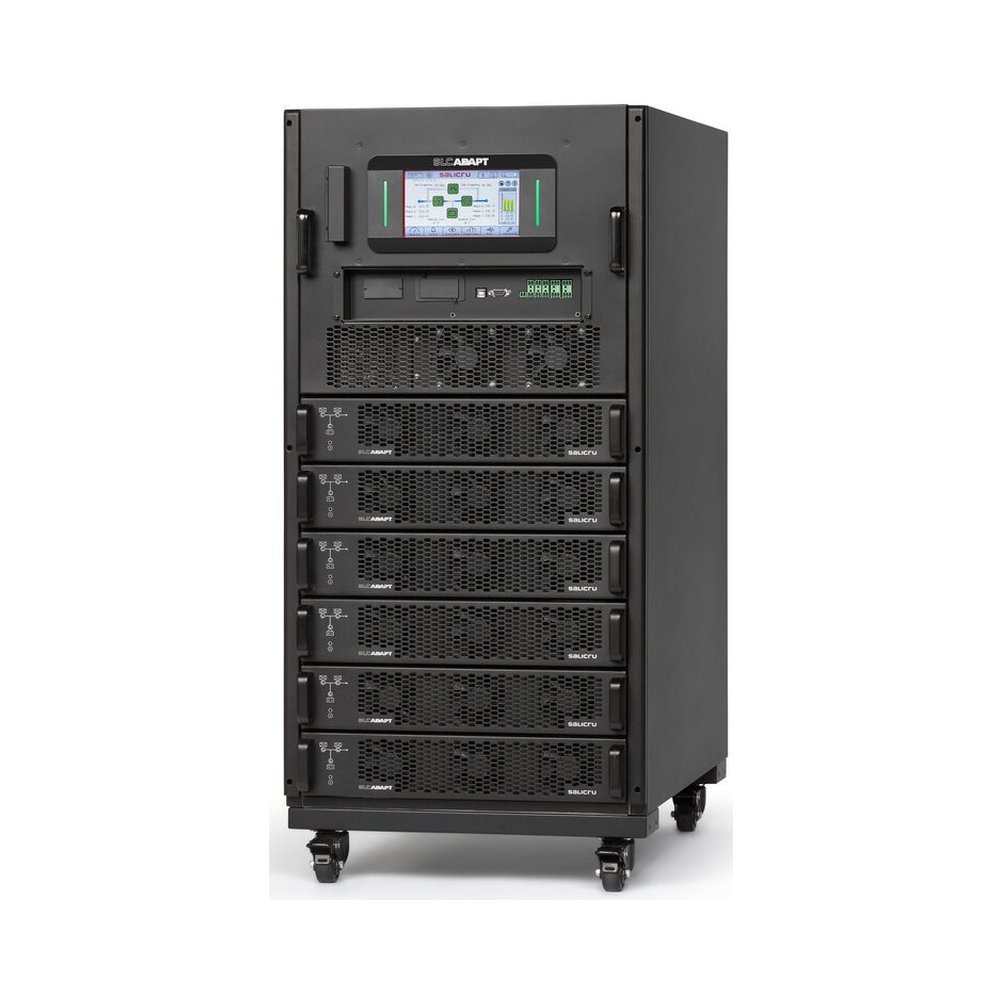

Salicru · SLC ADAPT2
ИБП Salicru SLC ADAPT2 15, 15 кВА
Мощность15 кВА / 15 кВт
Фазы3/3
ИсполнениеRack/Tower
ТопологияOn-line, модульный
Kehua Tech · KR-RM
ИБП Kehua KR20KVA-RM, 20 кВА
Мощность20 кВА / 20 кВт
Фазы3/3
ИсполнениеRack/Tower
ТопологияOn-line

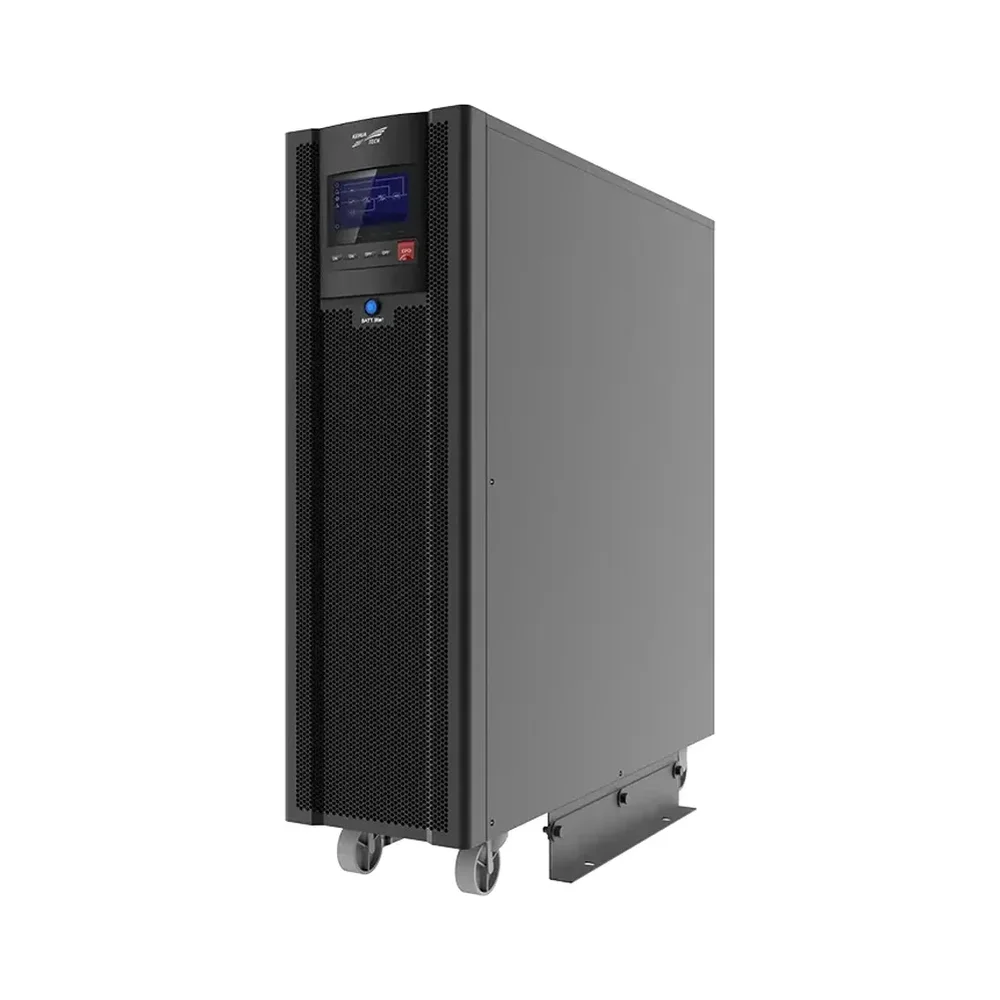

Kehua Tech · MY
ИБП Kehua MY20, 20 кВА
Мощность20 кВА / 20 кВт
Фазы3/3
ИсполнениеНапольный
ТопологияOn-line
Как мы считаем
Методика та же, что у инженеров AEC при предпроектной оценке. Формулы упрощены, допущения указаны: итоговую конфигурацию инженер проверяет по разрядным таблицам и datasheet производителя.
Мощность ИБП с запасом
S = P / PF × (1 + запас)Активную мощность в кВт делим на коэффициент мощности нагрузки и прибавляем запас на рост. Номинал: ближайший стандартный вверх из ряда 1, 2, 3, 6, 10, 15, 20, 30, 40, 60, 80, 100 … 1200 кВА. Для модульных систем N+1 добавляем один модуль 25 или 50 кВА.
Энергия батарей
E = P × t / 60 / 0,94 / kЭнергию считаем от расчётной активной мощности с запасом, делим на КПД инвертора 0,94 и на коэффициент отдачи ёмкости k: при коротком разряде батарея отдаёт меньше номинала (0,75 до 30 мин, 0,85 до 60 мин, 0,95 свыше часа).
Батарейная строка
Блоков = U / 12; Ач = E / UШина постоянного тока: 48, 96 или 192 В для однофазных ИБП до 10 кВА, 480 В (±240 В) для трёхфазных и модульных. Блоков в строке: шина / 12. Ёмкость округляем вверх к ряду 7, 9, 18, 26, 40, 65, 100, 150, 200 А·ч, свыше 200 А·ч добавляем параллельные строки.
Дизельный генератор
S = P × (1 + d × 2,5) / 0,8 / (1 − h) / (1 − t)К нагрузке применяем коэффициент пусковых токов (1 + доля двигателей × 2,5), переводим в кВА при cos φ 0,8, для основного режима PRP добавляем 10 %, учитываем дерейтинг по высоте (3 % на 1000 м, 7 % на 2000 м) и температуре (4 % при 40 °C). Расход топлива около 0,21 л на кВт·ч нагрузки.
Стабилизатор
S = S_нагрузки × 1,3 × k_UПолную мощность нагрузки умножаем на 1,3 (запас 30 %) и на поправку по нижней границе входного напряжения: 1,2 при ±20 %, 1,4 при просадках до 150 В. Электромеханический тип для пусковых токов, электронный для чувствительной электроники.
Допущения
Проверка инженером: бесплатноРасчёт не учитывает разрядные характеристики конкретной батареи, конечное напряжение разряда и температуру помещения. Масса батарей по каталогу, иначе 0,3 кг на А·ч. Батарейный шкаф вмещает 40 блоков по 100 А·ч. Итоговую спецификацию инженер проверяет по таблицам производителя.
Расчёт мощности ИБП и генератора: что учесть
Подбор источника бесперебойного питания начинается с нагрузки. Сложите активную мощность всего оборудования, которое должно работать при пропадании сети, в кВт, переведите в кВА через коэффициент мощности и добавьте запас 20–30 % на рост и пусковые токи. По этой цифре выбирается номинал ИБП из стандартного ряда, а фазность определяется мощностью: до 10 кВА, как правило, однофазные стоечные и напольные модели, от 10 кВА трёхфазные с внешними батарейными шкафами. Калькулятор выше делает этот расчёт автоматически и сразу показывает модели Salicru, Kehua и Tescom из каталога AEC.
Автономия и батареи
Второй параметр: время работы от батарей. Для объектов с дизельным генератором достаточно 10–15 минут, чтобы ДГУ запустился и принял нагрузку. Без генератора закладывают 30–60 минут на корректное завершение работы или переключение на резервный канал. Количество блоков в батарейной строке задаёт напряжение шины ИБП, а ёмкость считается из энергии, которую нужно отдать за это время с учётом КПД инвертора и того, что при коротком разряде батарея отдаёт меньше номинальной ёмкости. Автономия свыше двух часов на батареях редко оправдана: дешевле и надёжнее связка ДГУ плюс ИБП на 15–30 минут.
Дизельный генератор и стабилизатор
Мощность ДГУ выбирается с учётом пусковых токов электродвигателей, режима работы (резервный или основной), высоты площадки над уровнем моря и температуры воздуха, при которых дизель теряет мощность. Если генератор питает ИБП, его номинал берут не менее чем в полтора раза выше мощности ИБП. Стабилизатор напряжения подбирают по полной мощности с запасом 30 % и поправкой на глубину просадок на вводе: при 150 В вместо 220 В выходная мощность стабилизатора падает, и номинал нужно увеличить. Для станков и компрессоров выбирают электромеханические модели, для электроники и медицины электронные. Любой расчёт из калькулятора инженер AEC проверяет бесплатно и присылает спецификацию с ценами и сроками поставки.
Вопросы и ответы
Коротко о единицах, запасе и ресурсе батарей. Все вопросы
Как перевести кВА в кВт?
Активная мощность в кВт равна полной мощности в кВА, умноженной на коэффициент мощности. Для современных ИБП с выходным PF 1,0 эти цифры совпадают: 20 кВА равны 20 кВт. Для нагрузки с PF 0,9: 20 кВА равны 18 кВт. У дизельных генераторов принят cos φ 0,8: 100 кВА равны 80 кВт. При подборе сверяйте обе величины: ИБП должен проходить и по кВА, и по кВт.
Почему запас 25 %?
Нагрузка со временем растёт: добавляются серверы, станки, кондиционеры. ИБП не должен постоянно работать на 100 % номинала: это ресурс конденсаторов и вентиляторов, перегрузочная способность под пусковые токи и работа при пониженном напряжении сети. 20–30 % считается типовым инженерным запасом, для объектов с точно известной и неизменной нагрузкой достаточно 10–20 %.
Сколько служат батареи ИБП?
Батареи 12 В AGM общего назначения в реальной эксплуатации работают 3–5 лет, серии long-life (Ritar RA, EnerGrid FT, BAE Secura 12V) рассчитаны на 10–12 лет при 20–25 °C. Элементы 2 В OPzV и OPzS служат 15–20 лет. Каждые 10 °C выше 25 °C сокращают ресурс примерно вдвое, поэтому батарейное помещение должно быть с кондиционированием, а диагностика проводиться раз в полгода.
Что делать, если нагрузка вырастет?
Модульные ИБП Salicru SLC ADAPT2, Kehua MR33 и Tescom MTW наращиваются добавлением силовых модулей по 25–50 кВА без замены системы. Моноблочные серии допускают параллельную работу до 4–6 единиц, батарейные шкафы добавляются по мере роста автономии. Если рост нагрузки прогнозируется в ближайшие 2–3 года, закладывайте его в запас сразу: это дешевле, чем менять ИБП.
Проверить расчёт инженером
Отправьте текущий расчёт: инженер AEC сверит его с разрядными таблицами батарей и перегрузочной способностью ИБП, предложит 2–3 варианта и пришлёт спецификацию с ценами в течение рабочего дня. Бесплатно.
